Begin 2003 zijn de DIN normen voor de naadloze precisie buis overgegaan in EN norm, de belangrijkste reden hiervoor was het hanteren van een uniforme Europese norm.
Toepassing
Koudgewalste naadloze precisiebuizen worden overal gebruikt waar hoge meetnauwkeurigheid, gladde oppervlakken en verbeterde mechanische waarden van essentieel belang zijn. Je kiest voor een precisiebuis als je heel precieze afmetingen moet hebben met weinig afwijking. Als er aan de binnenkant geen lasnaad mag zitten, kies je voor naadloos; wanneer een buis bijvoorbeeld ‘telescopeerbaar’ moet zijn en ze gemakkelijk in elkaar geschoven moet kunnen worden. Deze buizen zijn verkrijgbaar in bijna elke gewenste afmeting. In EN 10305-1 wordt dit heel nauwkeurig beschreven.
Verspaning
Voor de verspanende industrie hebben deze buizen het voordeel dat ze geen walshuid hebben maar juist een glad oppervlak. Hierdoor kan de bewerker afmetingen dicht bij zijn eindmaat kiezen.
Materiaalkwaliteiten en aanduiding
De meest voorkomende materiaalkwaliteiten voor naadloze koudgewalste precisie buizen zijn E235 en E355. In de tabel hieronder is de materiaalaanduiding volgens EN 10305-1 weergegeven. Het materiaal E235 (St. 37.4) is een koolstofstaal dat gemakkelijk te lassen én te bewerken is. Door de warmtebehandeling zijn de buizen koud te vormen (bijvoorbeeld om te buigen en te optrompen).

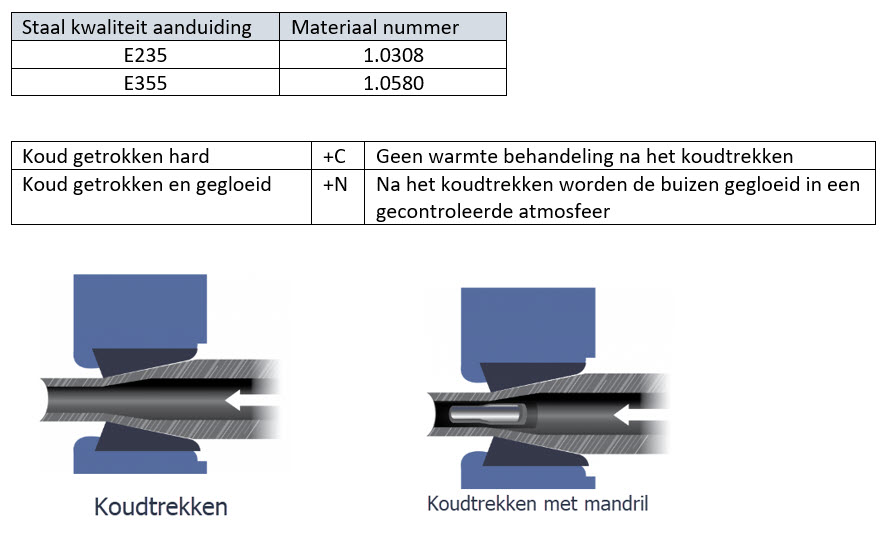

Materiaalaanduidding volgens EN 10305-1
Twee methoden
Er zijn twee methoden om een naadloze buis koud te trekken, namelijk mét of zónder mandril. Door gebruik te maken van een mandril ontstaat een nauwkeurig binnen maatvoering en tevens een gladder inwendig oppervlak. Het verschil is dat men bij het trekken mét een mandril (een kalibratiestaaf in de buis) een gladder inwendig oppervlak krijgt en dat de excentriciteit (verschil in wanddikte) van de buis beter is.
Toepassing in verschillende industrieën:
- Machine- en apparatenbouw - In de machine en apparatenbouwen worden naadloze precisie buizen veelvuldig toegepast o.a. voor warmte wissellaar buizen en aandrijfassen, sensor rongen en boorbuizen.
- Petrochemie - Maar ook in de Petrochemie worden naadloze precisie buizen veel gebruikt als transportleidingen en meet sensor ringen in proces installaties of als meetbuizen in vloeibaar gas installaties.
- Automotive - In de automotive gebruikt men naadloze precisie buizen voor o.a. ophanging, aandrijfassen, uitlaatsystemen, wielhubs maar minder voor de hand liggend zijn de buizen voor stoel frames.
- Offshore - Maar ook in de offshore waar in niet corrosieve omgevingen naadloze precisie buizen worden gebruikt voor o.a. oliekoelers , meetbuizen en constructie buizen.
- Energiecentrales - Naadloze precisie buizen vinden ook toepassing in energie centrales, waar men deze buizen o.a. gebruikt voor warmte wissellaars en olie koelers bordes borstwering vloeistoftransport leidingen.
- Meubelindustrie - Vanwege het gladde uitwendige oppervlak en breed afmetingen assortiment van naadloze precisie buizen zijn ze uitermate geschikt voor de meubel industrie waar ze worden gebruikt voor stoelframes, tafelframes en kapstokken.
Specifieke naadloze preciziebuizen in de hydrauliek
Naast de hier beschreven naadloze precisie buizen zijn er ook nog specifieke precisie buizen voor toepassing in de hydrauliek, deze zullen in een aparte blog worden behandeld.
MCB assortiment en services
Waarom u voor naadloze koudgetrokken precisiebuizen volgens EN 10305-1 bij MCB moet zijn? MCB biedt naast een breed en diep assortiment in buizen met uitwijkende diameters van 3-380mm, wanddikte 0.5-25mm en handelslengten van 6 tot 13,5mm. ook nog een uitgebreid en gespecialiseerd kenniscentrum waar u terecht kan met al uw vragen. Dagelijks staan onze metallurgen en lasexperts klaar voor allerlei stakeholders uit de metaalindustrie.
